±25° 自动拨角度

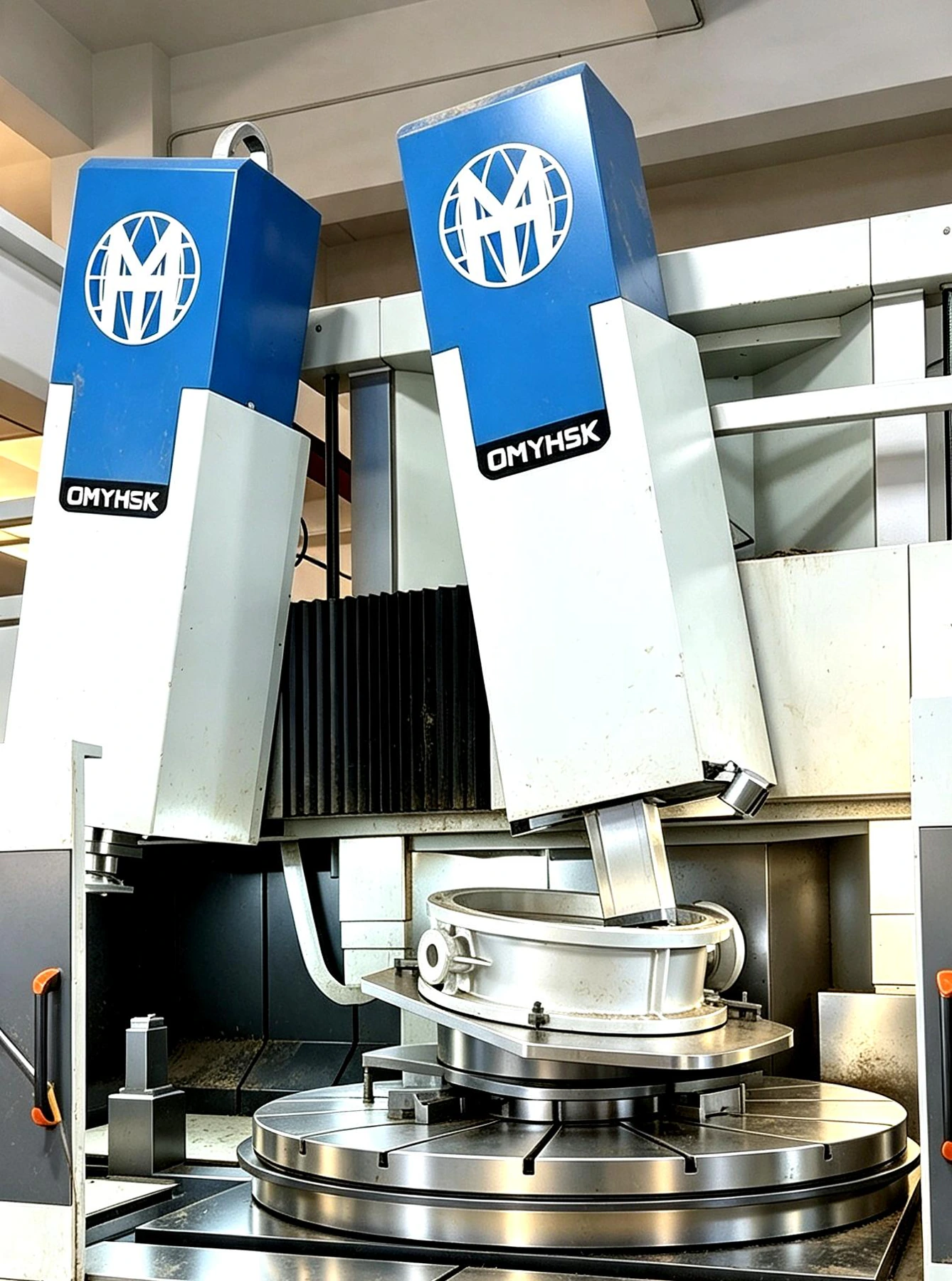

左刀架为磨削刀架，右刀架为车削刀架。磨削 B1 轴 / 车削 B2 轴刀架均可进行 ±25° 自动拨角度。
PRODUCTS / YH SERIES
车磨一体，
专注蝶阀加工。
三偏心双向硬碰硬蝶阀车磨一体专机
阀体、阀座、封圈的内外锥面随动车削 / 磨削加工
01 / FIND YOUR MACHINE
选择您的加工平台
车磨复合中心OMYHSK / 车磨复合中心
YH180CM
适配加工蝶阀尺寸
- 固定阀座
- DN300–DN1000
- 活动阀座
- DN300–DN1400
最大车削直径Φ1800mm
最大工件高度1600mm
最大工件重量8t
磨削光洁度Ra0.2- 0.4μm
技术参数
参数取自产品样册第 17 页
| 项目 / 型号 | YH180CM |
|---|---|
| 机床主要技术参数 | |
| 最大车削直径 | Φ1800mm |
| 最大工件高度 | 1600mm |
| 最大工件重量 | 8t |
| 工作台参数 | |
| 工作台直径 | 1600mm |
| 工作台变速级数 | 无级 |
| 工作台转速范围 | 1～250r/min |
| 工作台最大扭矩 | 22KN•m |
| 主电机功率 | 75kW（直驱） |
| 刀架参数 | |
| 刀架最大切削力 | 20kN |
| 左右刀架滑枕垂直行程 | 1000mm |
| 垂直刀架快速移动速度(X轴) | 5000mm/min |
| 垂直刀架快速移动速度(Z轴) | 8000mm/min |
| 左右刀架水平行程 | 920mm |
| 刀架进给量级数(X轴、Z轴) | 无 级 |
| 刀架进给量范围(X轴、Z轴) | 0.1～500mm/min |
| 刀杆截面尺寸 | 32×32mm |
| 滑枕截面尺寸 | 220×220mm |
| 刀架自动扳角度范围 | ±25° |
| 横梁参数 | |
| 横梁行程 | 1250mm |
| 横梁升降级数 | 5 级 |
| 横梁移动速度 | 440mm/min |
| 磨削电主轴 | |
| 磨头主轴功率 | 22KW |
| 磨头转速级数 | 无级 |
| 磨削主轴类型 | 机械式/动静压 |
| 磨头转速范围 | 1500-3000r/min |
| 最大磨削高度 | 1400mm |
| 最大磨削深度 | 1000mm |
| 最小磨削内孔直径 | Φ300mm |
| 磨削光洁度 | Ra0.2- 0.4μm |
| 磨削主轴拨角度形式 | 自动 |
| 数控系统 | |
| OMYHSK-SIEMENS | |
| 机床尺寸（长×宽×高） | 8270×5940×5910mm |
| 机床总重（约） | 23t |
| 机床电气总容量 | 115KW |
02 / ENGINEERING DETAILS
复合加工的核心技术
从自动拨角度刀架到直驱工作台
面向长时间往复随动加工
高耐久性随动滑枕
左右滑枕均选用高耐久性材质，搭配内置自研随动滑座结构，适配长时间往复随动车削 / 磨削加工。
DDM 直驱式力矩工作台
采用自研专利 DDM 技术，工作台由力矩电机直接驱动，可输出万 N·m 级超大扭矩。
金属笔砂轮修整器
全系标配，可对砂轮的端面、外圆进行直线修整。
03 / MACHINING APPLICATION
随动车削 · 随动磨削
磨削光洁度 Ra 0.2–0.4 μm
随动车/磨削加工效率为普通断屑加工的 400%
GRINDING
随动磨削

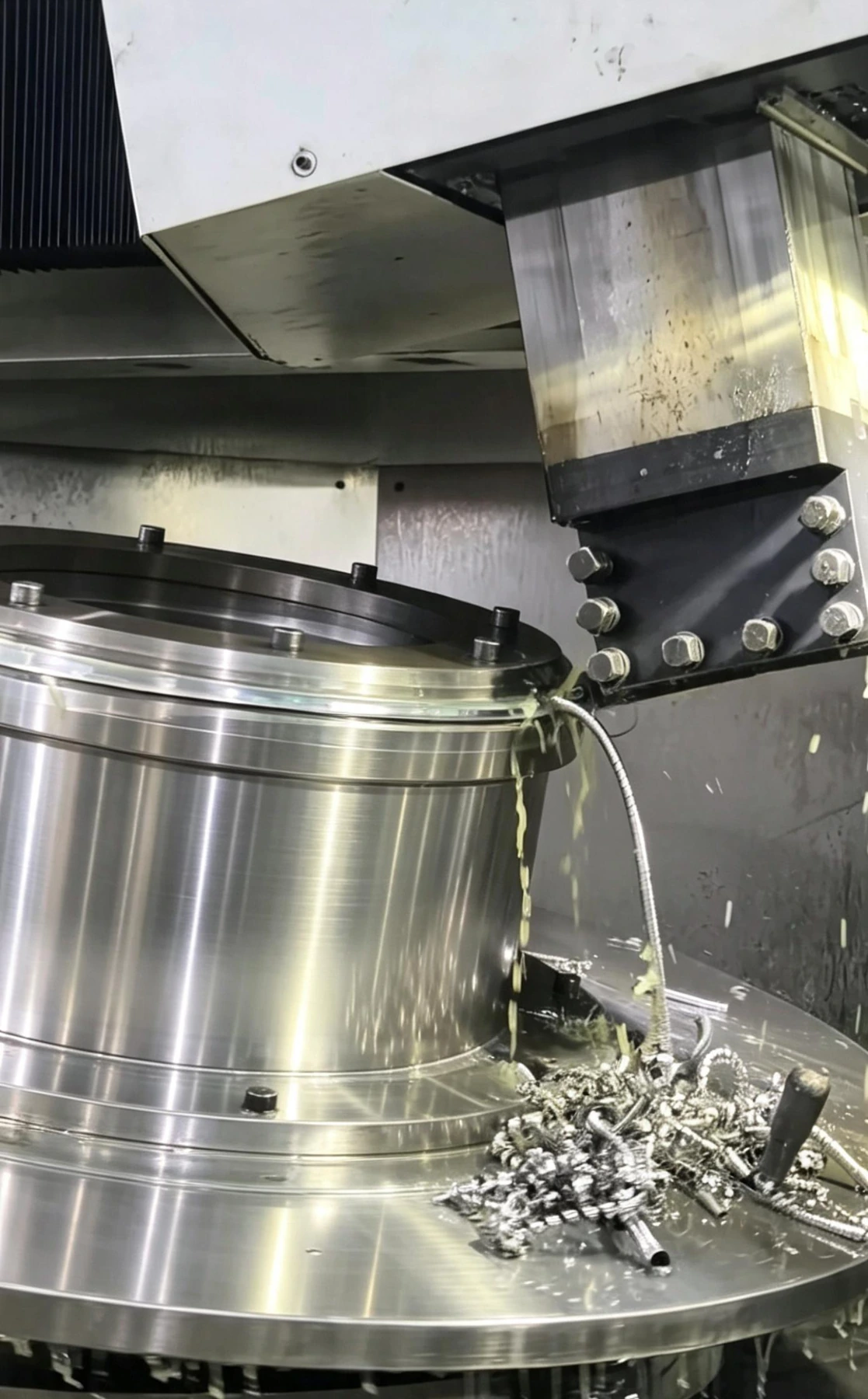

超精密磨削主轴，可对工件的内、外圆锥面进行随动磨削加工。
TURNING

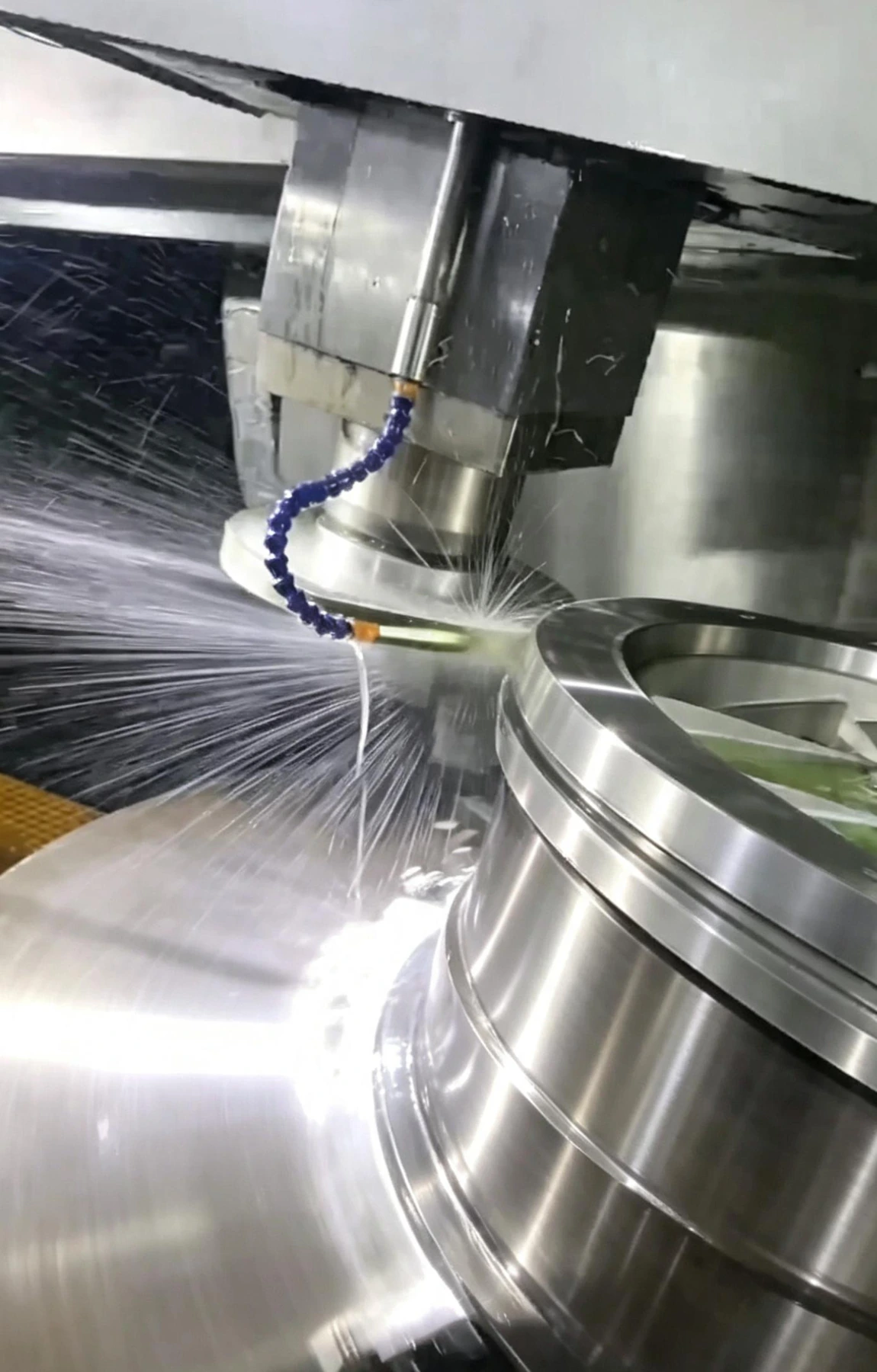

随动车削
标配普通人工刀夹，可选配 Capto 快接刀柄、8/12 工位 ATC 刀库。
04 / MACHINING FILM
加工过程，直观呈现。
OMYHSK / 加工演示

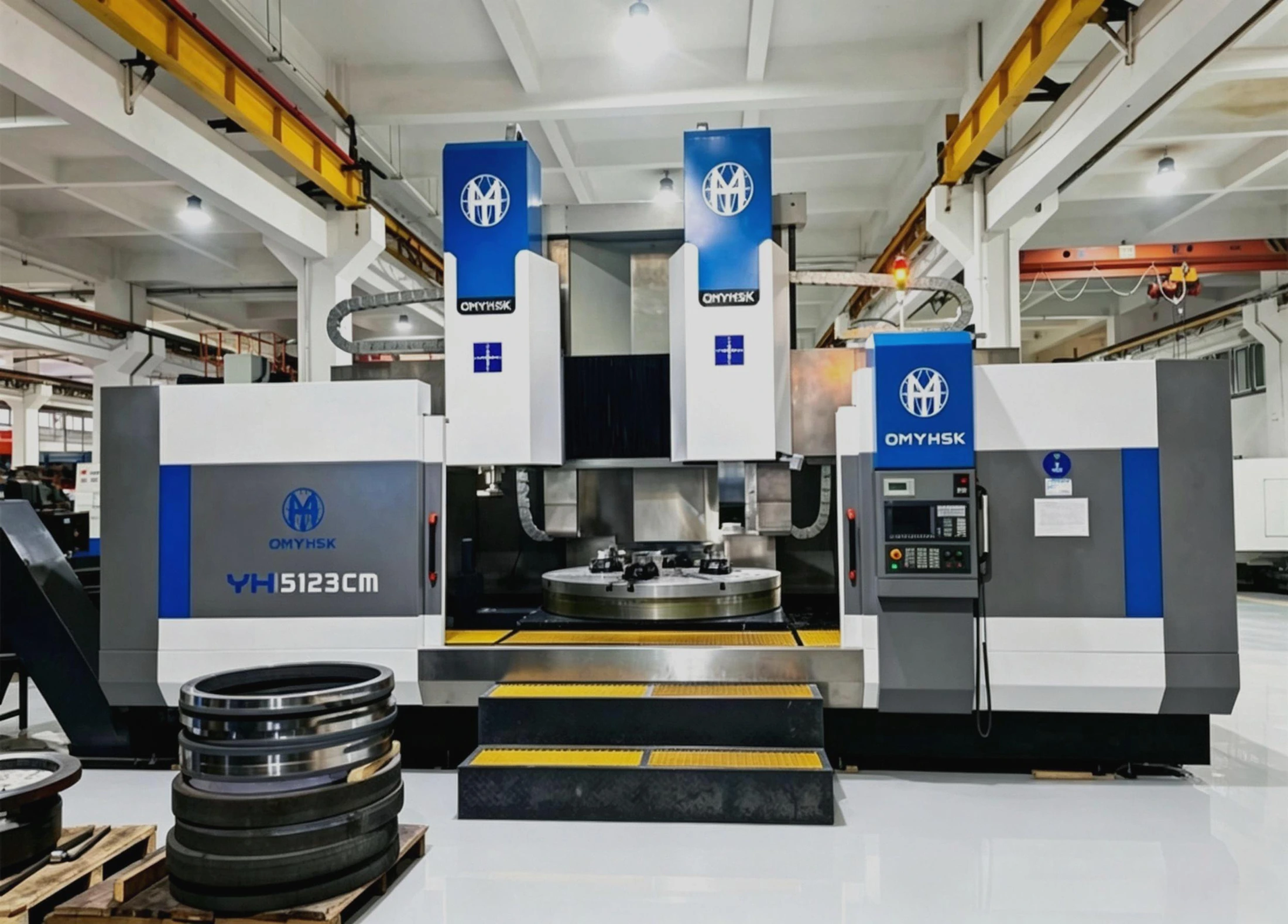

随动车削与磨削
阀体、阀座、封圈的内外锥面加工
加工演示展示区
LET'S TALK PRECISION
